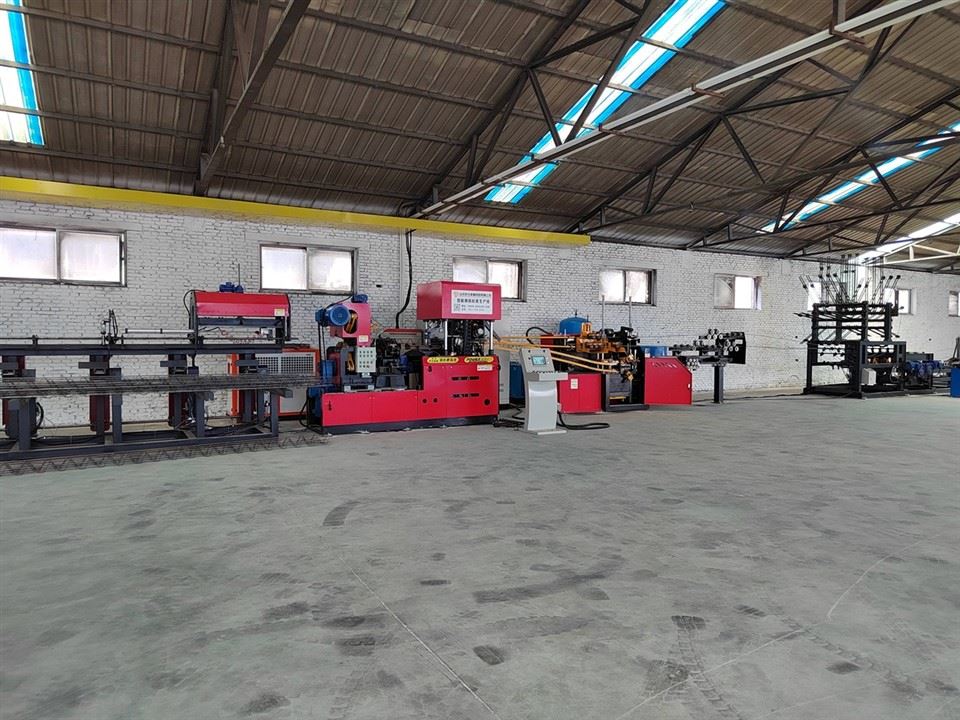

প্ল্যানার সেভেন-বার ট্রাস প্রোডাকশন লাইন

নাম

ইউনিট

ডেটা

মন্তব্য

স্ট্যান্ড লোড ক্যাপাসিটি বন্ধ- পরিশোধ করুন

কেজি

2500

জ্যা শক্তিবৃদ্ধি উচ্চতা 2 মিটারের কম বা সমান, পার্শ্বীয় শক্তিবৃদ্ধি উচ্চতা 1.3 মিটারের কম বা সমান

বেতন-অফ স্ট্যান্ডের সংখ্যা

পিসি

7

3+2+2

স্টিল ওয়্যার ফিডিং ড্রাইভ পাওয়ার

কিলোওয়াট

5.5*3

ফ্রিকোয়েন্সি রূপান্তর ড্রাইভ

ওয়েব শক্তিবৃদ্ধি নমন মোটর শক্তি

কিলোওয়াট

7.5

সার্ভো মোটর

প্রধান শক্তিবৃদ্ধি স্টেপিং মোটর শক্তি

কিলোওয়াট

11

সার্ভো মোটর

ওয়েল্ডিং ট্রান্সফরমার পাওয়ার

Kva

160x3

অন্তর্বর্তী শুল্ক, এমবেডেড বার ওয়েল্ডিংয়ের জন্য ট্রান্সফরমার অন্তর্ভুক্ত করে

মোটর শক্তি কাটা

কিলোওয়াট

11+11

পার্শ্বীয় শক্তিবৃদ্ধি বাঁক পিচ

মিমি

200

প্রয়োজন অনুযায়ী 190-210 মিমি এর মধ্যে সামঞ্জস্যযোগ্য

এইচজে ট্রাস উচ্চতা

মিমি

60-240

উপরের জ্যার উপরের পৃষ্ঠ থেকে নীচের জ্যার নীচের পৃষ্ঠ পর্যন্ত পরিমাপ করা হয়

ট্রাস প্রস্থ

মিমি

70-90

টপ কর্ড ব্যাস

মিমি

8-12

নীচের জ্যা ব্যাস

মিমি

6-12

পার্শ্বীয় শক্তিবৃদ্ধি ব্যাস

মিমি

4-7

ট্রাস দৈর্ঘ্য

m

2~14

ট্রাস স্ট্রেইটনেস

মিমি/মি

±2

ট্রাস উচ্চতা সহনশীলতা

মিমি

±3

ট্রাস দৈর্ঘ্য সহনশীলতা

মিমি/মি

±2

সর্বাধিক ত্রুটি ±5 মিমি এর চেয়ে কম বা সমান

ওয়েব শক্তিবৃদ্ধি শেষ প্রোট্রুশন উচ্চতা

মিমি

5 এর কম বা সমান

উত্পাদন লাইন গতি

মি/মিনিট

12-15

প্রকৃত স্থিতিশীল গতি ট্রাস স্পেসিফিকেশনের উপর নির্ভর করে

বায়ুর চাপ

এমপিএ

0.7 এর চেয়ে বড় বা সমান

ফিল্টার করা এবং শুকনো পরিষ্কার বায়ু উত্স প্রয়োজন

বায়ু খরচ

m³/মিনিট

3/4.5

উৎপাদন লাইনের মাত্রা (LWH)

m

43*3*3.5 দৈর্ঘ্য যথাযথভাবে সামঞ্জস্য করা যেতে পারে
